Mikubox Viewer 系统说明书#

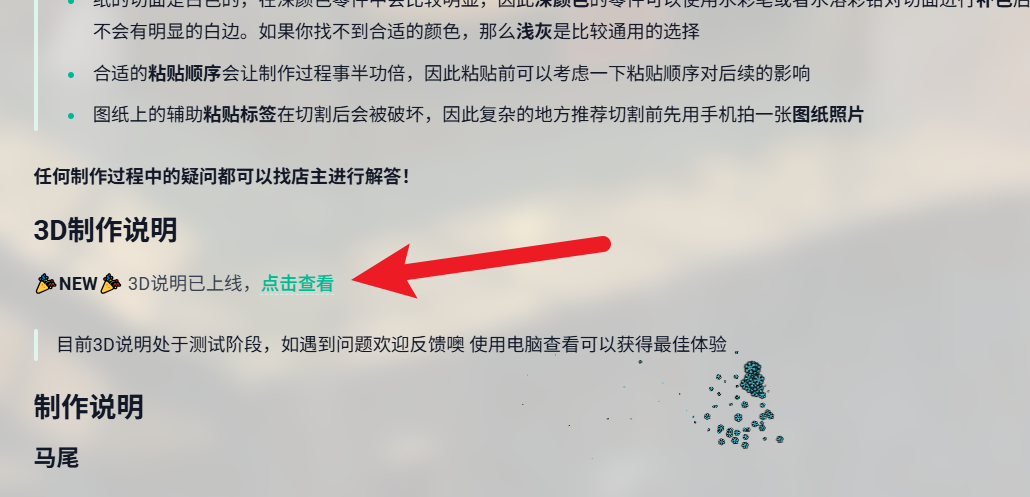

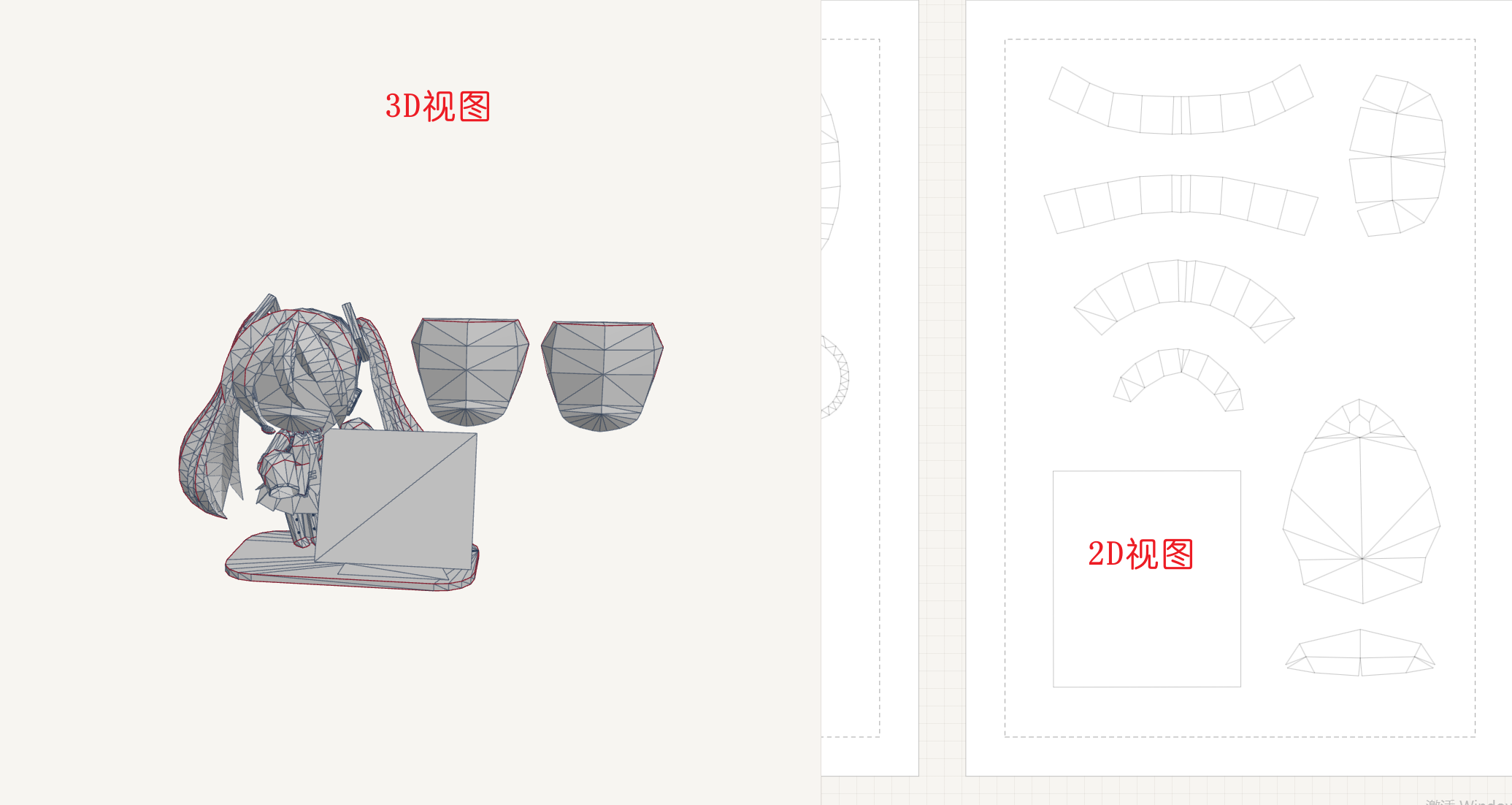

查看模型#

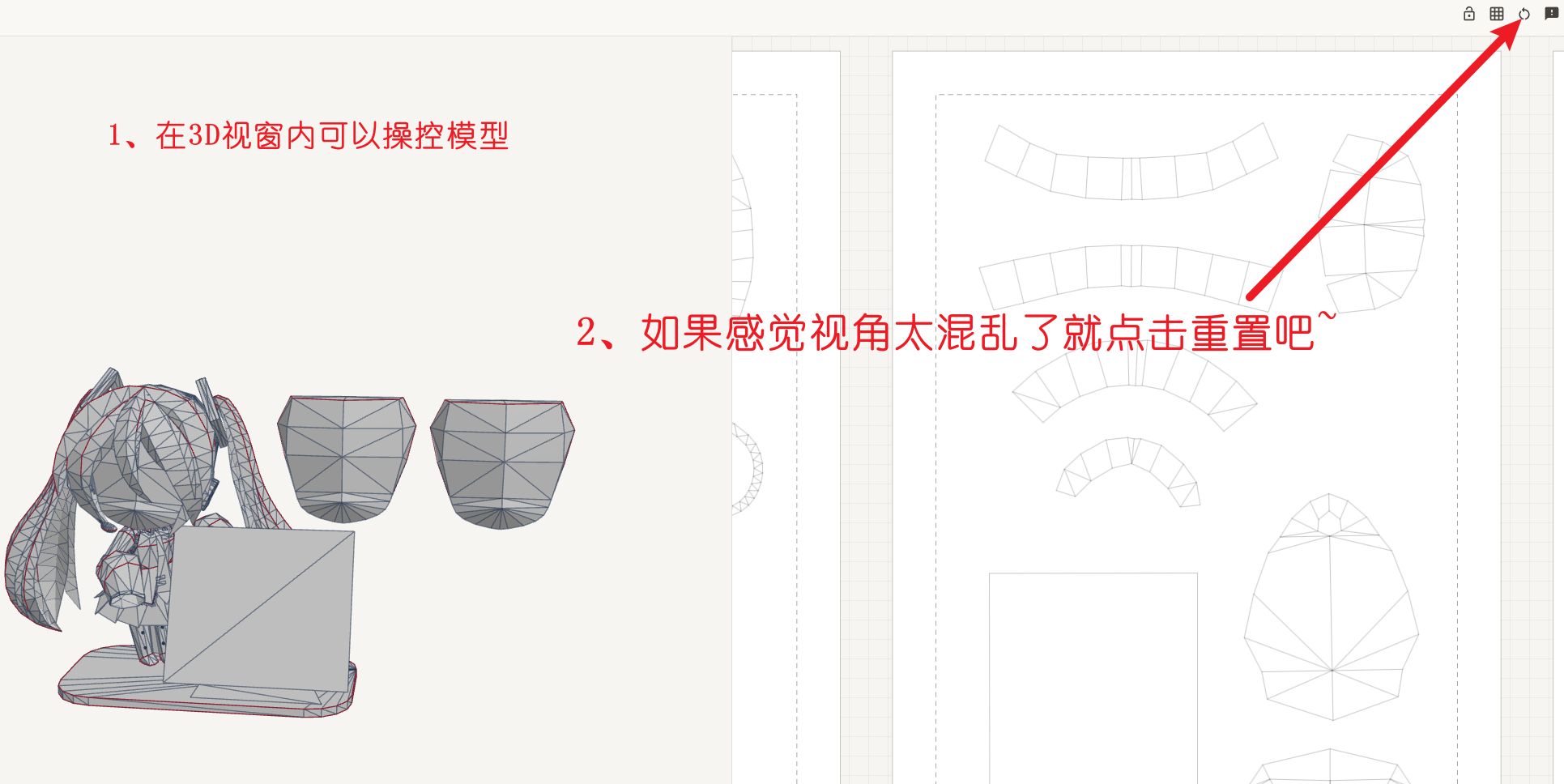

在 3D 视图中：

• 按住鼠标左键拖动：旋转模型。
• 使用鼠标滚轮：放大或缩小模型。
• 按住鼠标右键拖动：平移模型。
• 在触摸屏上单指或双指操作：旋转、平移或缩放视图，具体行为取决于设备浏览器。

如果视角乱了，点击顶部的 重置视角 即可恢复。

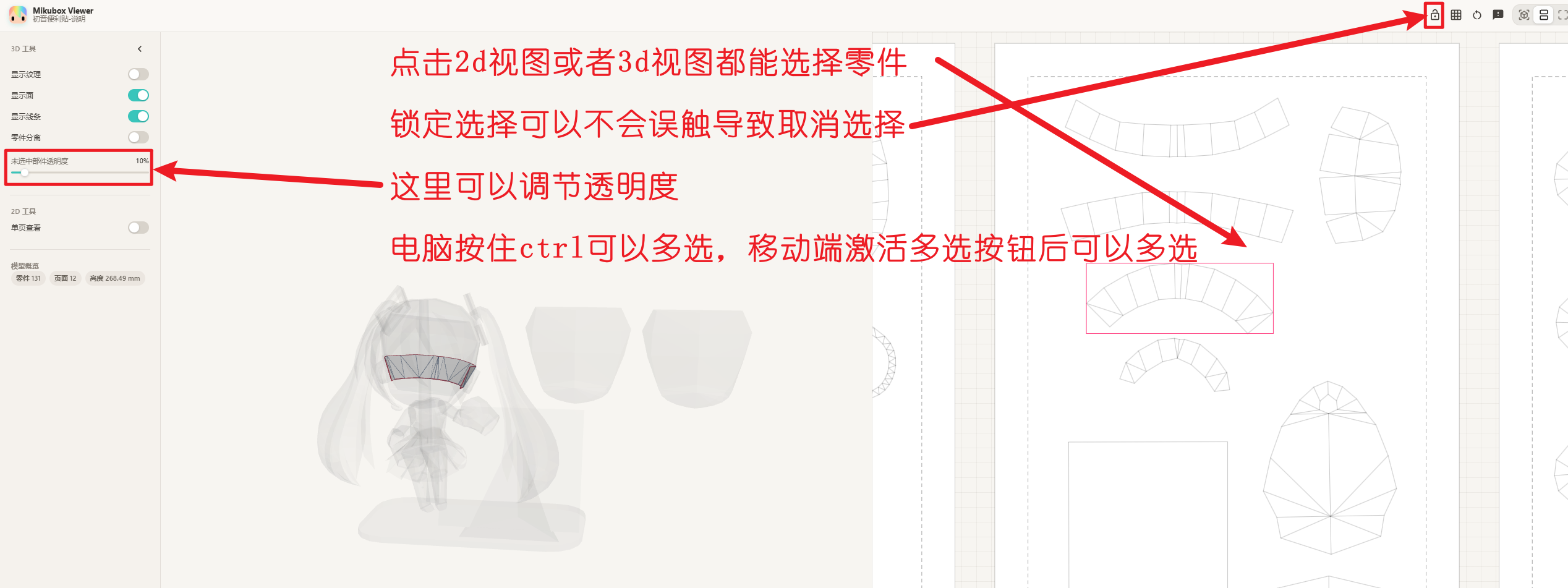

6.2 选择零件#

点击 3D 模型上的零件后：

• 被选中的零件会高亮显示。
• 2D 展开图中对应的零件也会被选中。
• 未选中的零件可以按透明度设置变淡，方便观察目标零件。

如果你不想误切换零件，可以点击顶部的 锁定选择。

3D 工具#

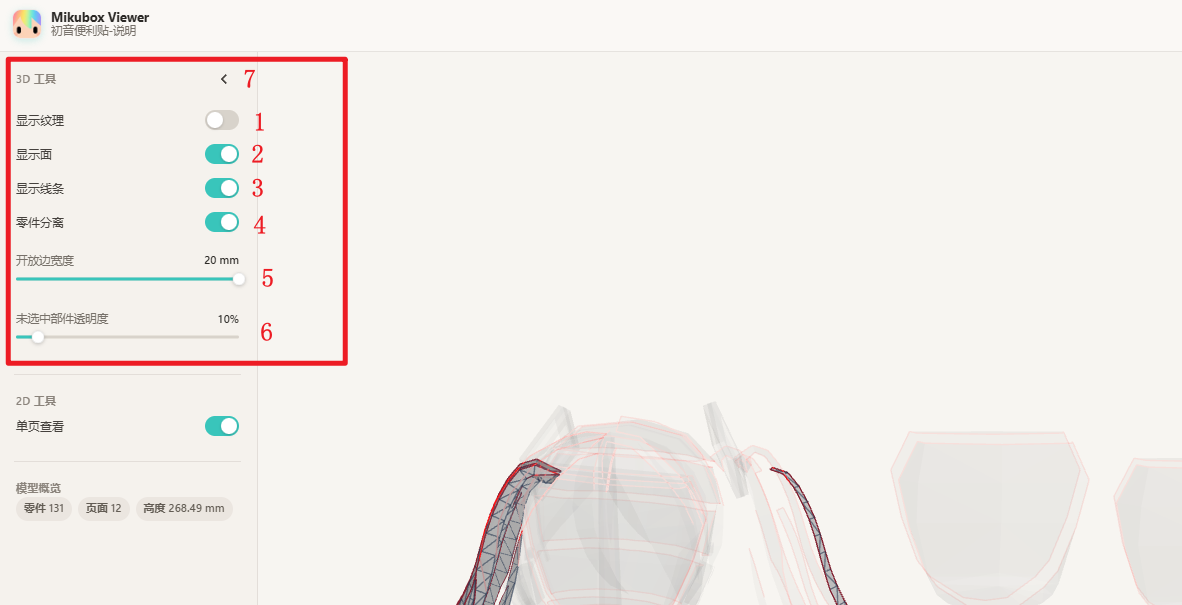

左侧 3D 工具 中包含以下开关和调节项：

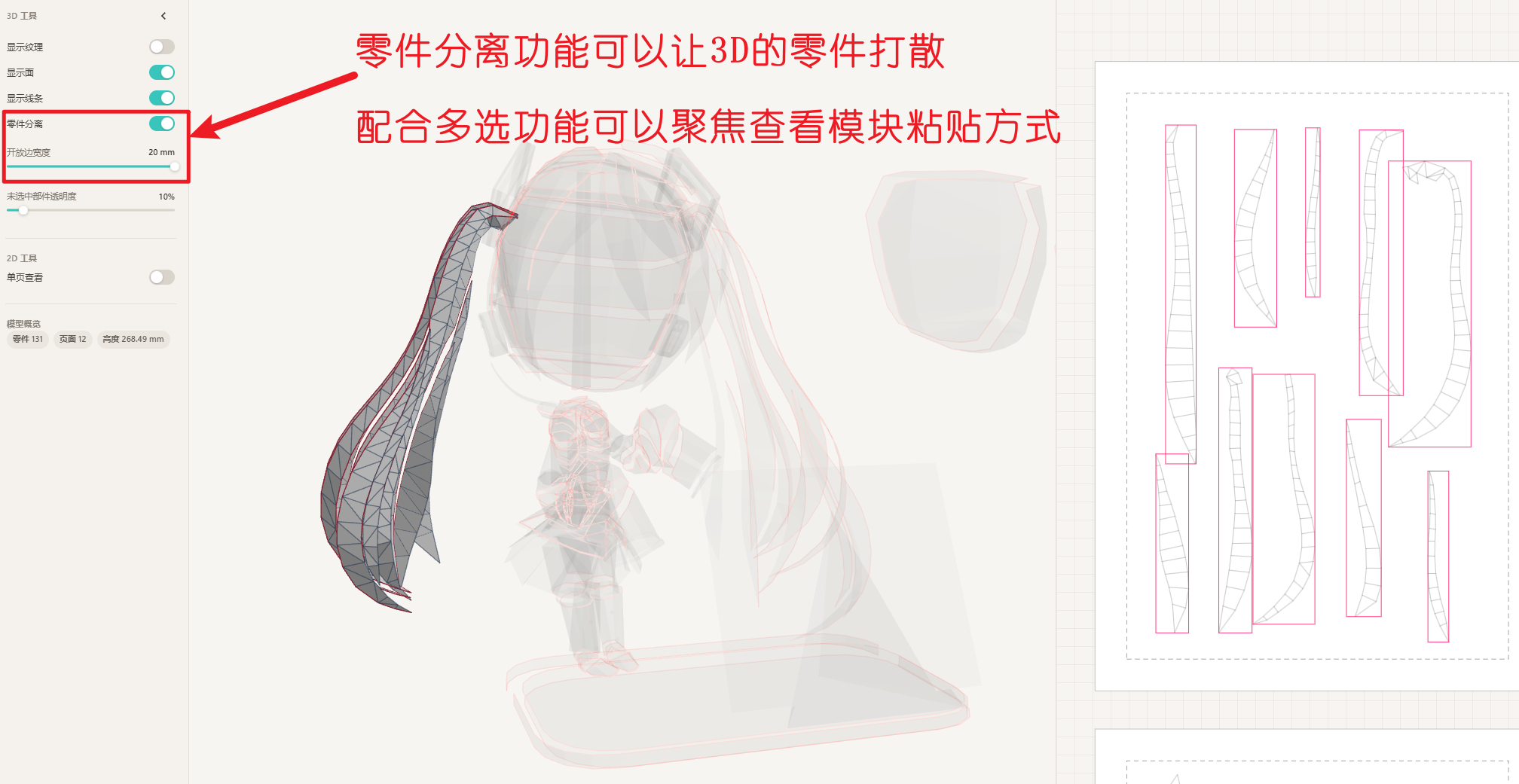

红色线条表示开放边或需要重点识别的拼接边。开启零件分离后，红边会跟随零件一起分开。

查看展开图#

在 2D 视图中：

• 按住鼠标左键拖动：移动纸面。
• 使用鼠标滚轮：放大或缩小纸面。
• 右下角缩放组件：点击 + 放大，点击 - 缩小，点击中间百分比重置视图。

2D 展开图中的每一个独立纸片称为一个“零件”。

移动端可以使用缩放组件来缩放

选择零件#

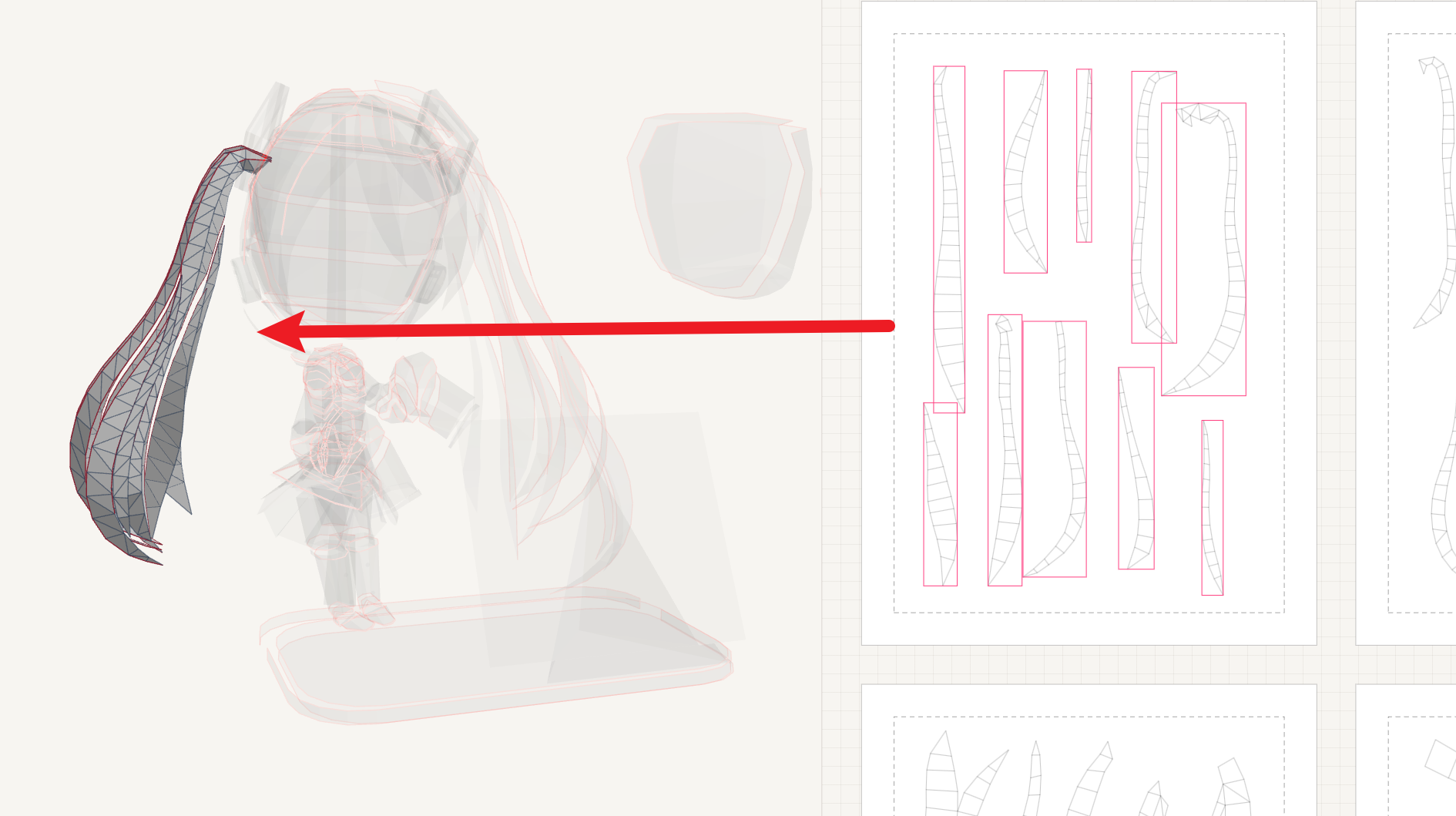

点击 2D 展开图中的零件后：

• 当前零件会出现选择框。
• 3D 视图中对应零件会同步高亮。
• 多选时，每个零件会保留独立选择框，避免误以为选中了中间未选零件。

查看粘贴关系#

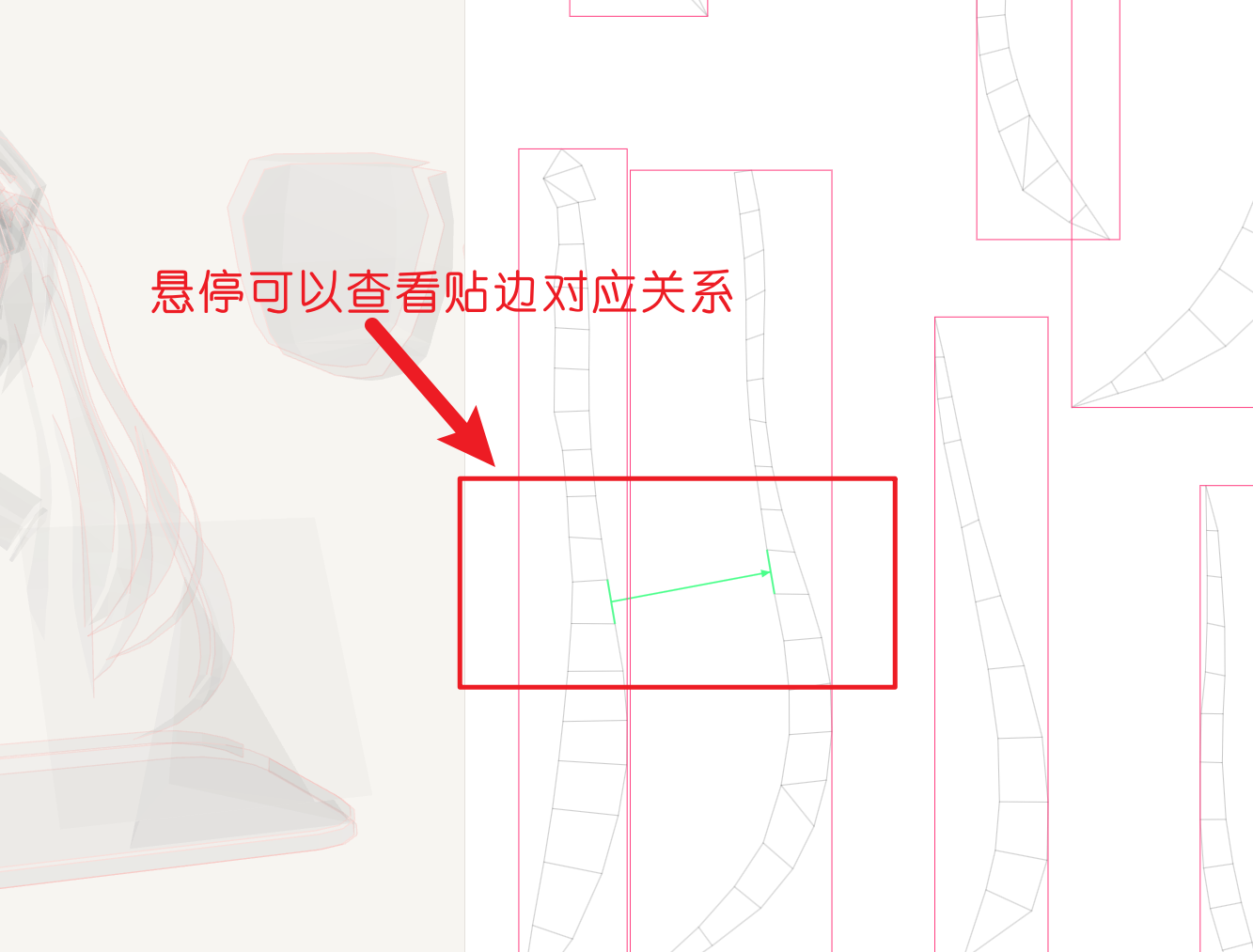

当鼠标悬停在 2D 展开图的粘贴边附近时，系统会显示绿色指示箭头，帮助你判断这条边应该贴到哪里。

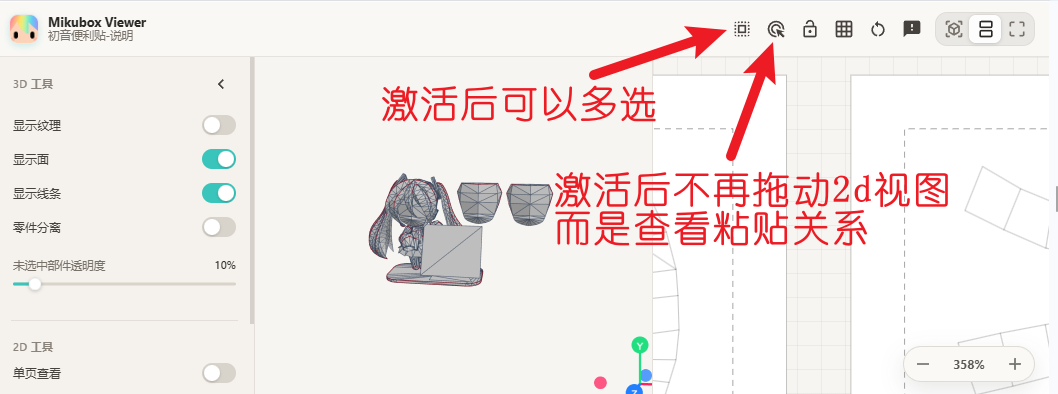

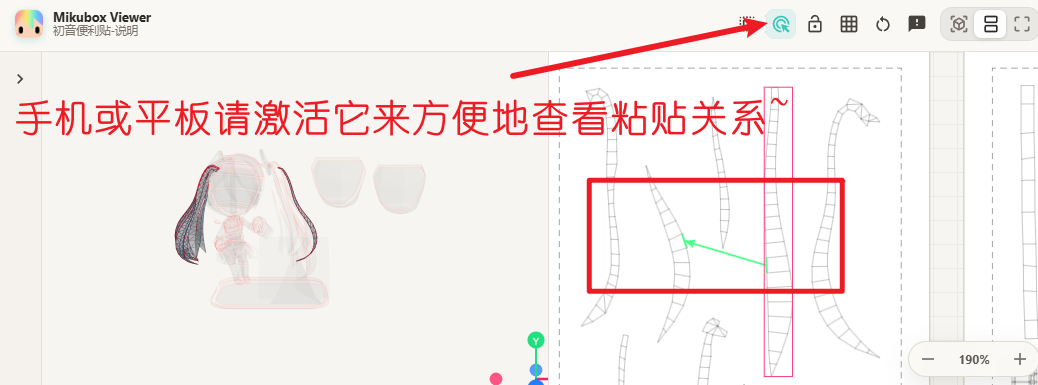

如果你使用的是手机或平板：

1. 打开移动端的指针模式。
2. 用手指在 2D 区域滑动。
3. 虚拟指针会跟随手指移动，并触发粘贴边提示。
4. 手指停止后，指针会消失，但当前位置的粘贴指示会保留，直到你再次移动或关闭指针模式。

这个功能是为没有鼠标悬停能力的触摸设备准备的，电脑端通常不需要使用。

2D 工具#

左侧 2D 工具 中包含：

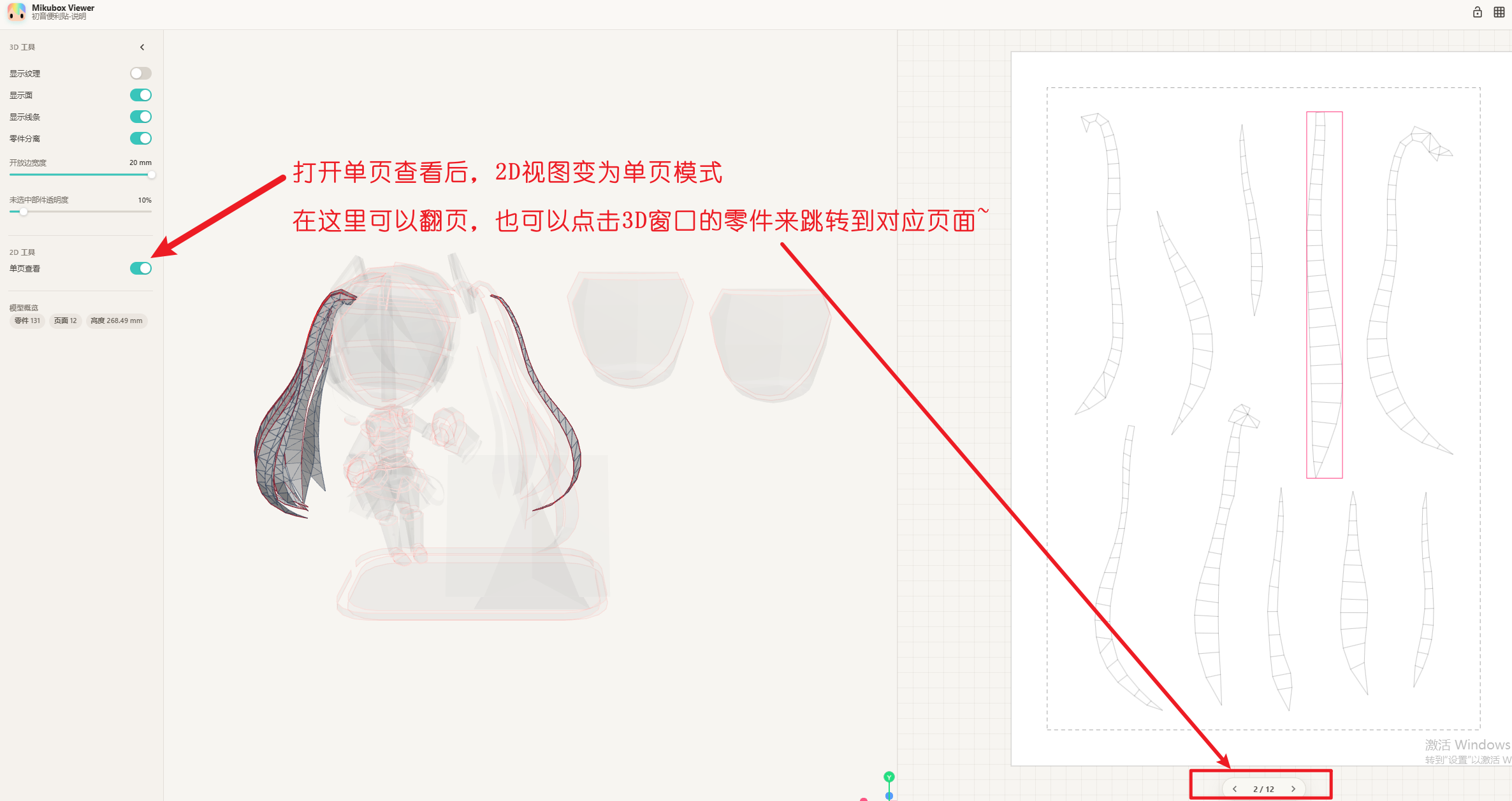

开启单页查看后，可以使用页面底部的翻页控件切换页面。

页面打不开模型#

可能原因：

• 链接复制不完整。
• 模型文件没有部署。
• 网络访问失败。
• 当前链接中的模型编号不存在。

处理方式：

1. 重新复制完整链接。
2. 刷新页面。
3. 如果仍然失败，把链接发给模型提供者确认。

3D 模型太小、太大或看不到#

点击顶部 重置视角。

如果仍然看不到，尝试切换到 3D 视图，再点击一次 重置视角。

2D 展开图太小或位置偏了#

点击 2D 右下角缩放组件中间的百分比按钮，可以重置 2D 视图。

也可以使用鼠标滚轮缩放，按住鼠标左键拖动移动纸面。

选择零件后看不清其他零件#

在左侧 3D 工具 中调节 未选中部件透明度。

• 数值低：其他零件更透明，更突出当前零件。
• 数值高：其他零件更明显，更容易判断整体位置。

线条太多，看起来很乱#

可以在左侧 3D 工具 中关闭 显示线条。

如果只想看模型外观，也可以关闭 零件分离 和 世界网格。

手机上看不到粘贴提示#

手机和平板没有鼠标悬停，所以需要打开移动端指针模式。打开后，用手指在 2D 区域滑动即可触发粘贴边提示。
